Script Memisahkan Jalur Download dengan MIKROTIK

Scirpt Memisahkan Jalur Download dengan MIKROTIK

( script tinggal copy paste ke new terminal winbox)

            Seperti pada judulnya, di sini saya akan mencoba share script yang berguna untuk memisahkan jalur download pada jaringan internet dengan menggunakan mikrotik. Saya asumsikan jalur download yang dibuat yaitu sebesar 512kbps. 512kbps ini di khususkan untuk download saja, sedangkan sisanya akan di gunakan untuk koneksi selain download, tentunya nilai 512kbps ini bisa di sesuaikan sendiri berdasarkan jumlah Bandwith yang di miliki.

             Langkah awal yang harus di lakukan yaitu download scriptnya terlebih dahulu di link saya. Selanjutnya extract, Script saya buat dalam notepad, nantinya tinggal copy dan paste di new terminal winbox. Cara lebih detailnya seperti pada artikel saya sebelumnya tentang Cara-melimit-kecepatan-download-client-mikrotik. Yang harus diperhatikan adalah copy paste harus berurutan dari script no 1,dilanjut script no 2 dan terakhir copy paste script no 3. Selanjutnya, SETELAH proses paste di new terminal winbox di akhiri dengan menekan tombol ENTER,sehingga string terakhir script juga tereksekusi.

maka hasil akhir queue tree akan seperti ini. Semoga bisa bermanfaat

DOWNLOAD script

Melimit kecepatan download client mikrotik

Melimit kecepatan download client mikrotik

        Di sini saya akan share ke temen2, bgmna cara melimit kecepatan download client mikrotik. Setingan ini, hanya Download saja yg di limit, untuk browsing dibiarkan tanpa limit. Saya  disini akan mendemokan dengan PC+oracle virtual machine mikrotik sbg Host dan Netbook sebagai client, dengan topologi IP Address :

PC --------------------------------------------> 192.168.0.1

Oracle Virtual machine Mikrotik ---------------> 192.168.0.2 + interface out DHCP range IP 192.168.1.1

Client ------------------------------------------> DHCP

         Langkah awal yang harus di lakukan adalah mendownload scriptnya, silahkan di download melalui link berikut ini :

DOWNLOAD

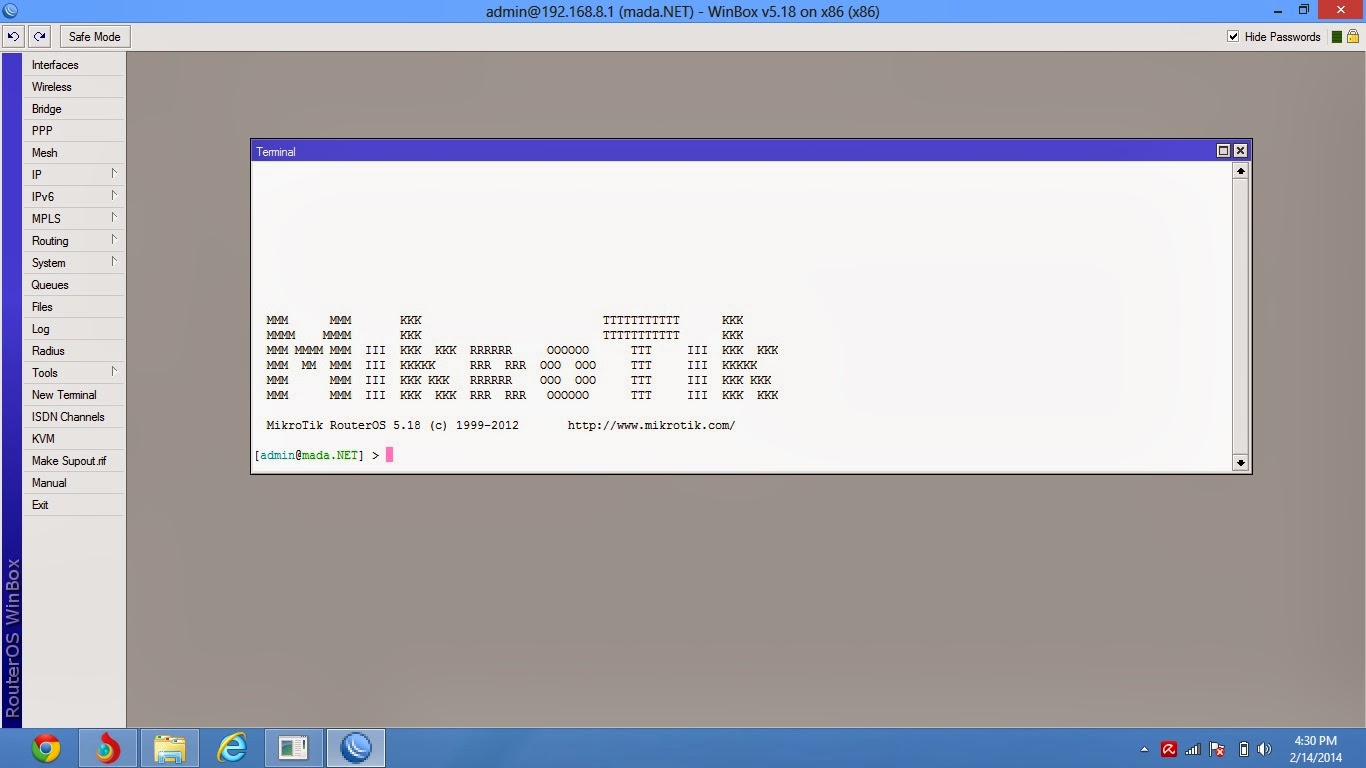

Selanjutnya extract file download tersebut, file rar berisi 3 script berupa file txt. Untuk menggunakan Script tersebut Buka Winbox dan login ke router mikrotik anda, masuk ke new terminal

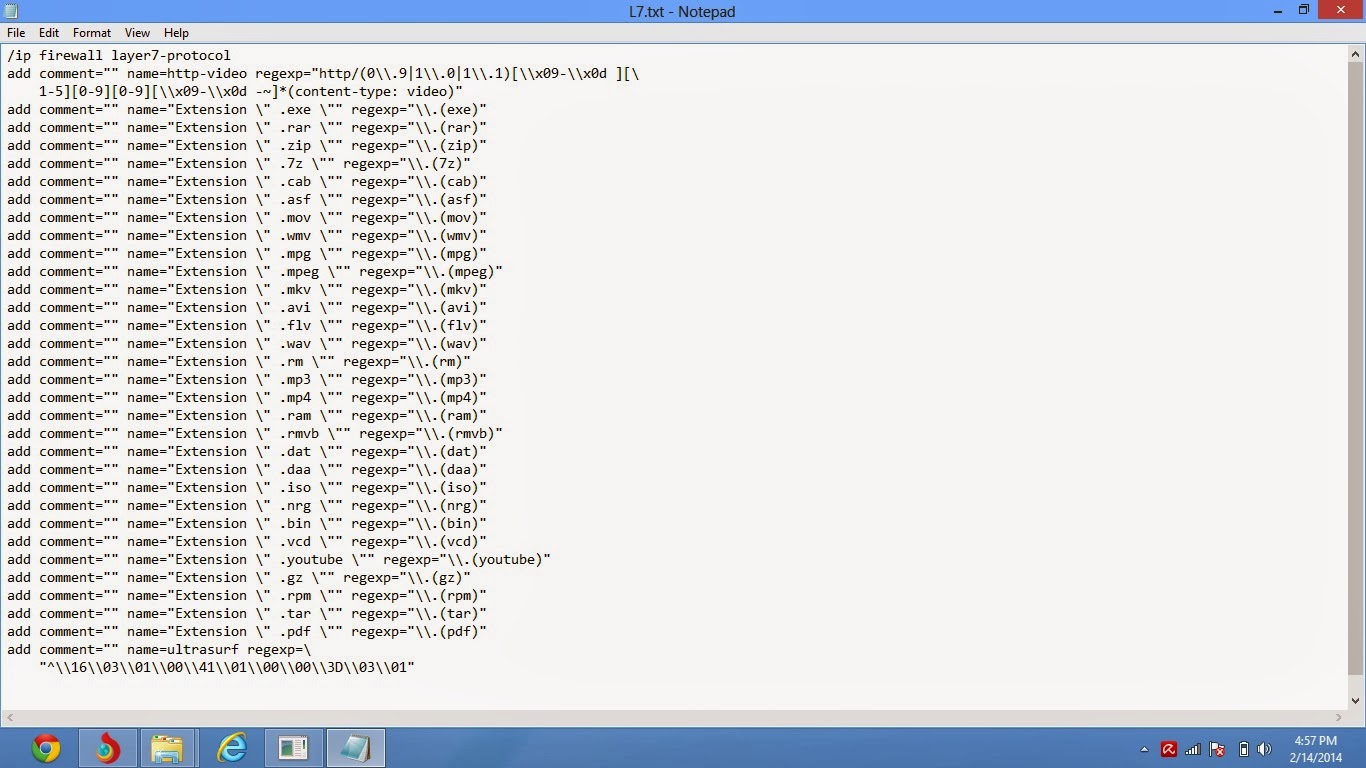

Buka File bernama L7.txt , Selection ALL ( CTRL+A) dan copy (CTRL+C)

Pastekan ke New terminal Mikrotik, Hasilnya bisa di lihat di mikrotik : IP -> Firewall -> L7

Membuat Manggle L7

Buka File bernama L7manggle.txt , Selection ALL ( CTRL+A) dan copy (CTRL+C)

Pastekan ke New terminal Mikrotik, Hasilnya bisa di lihat di mikrotik : IP -> Firewall -> Manggle

Membuat Queue Tree

Buka File bernama L7queue tree.txt , Selection ALL ( CTRL+A) dan copy (CTRL+C)

Pastekan ke New terminal Mikrotik, Hasilnya bisa di lihat di mikrotik : IP -> Queues-> Queue Tree

Hasil Speed Download client jadi seperti ini

Sebelumnya Download pake' IDM seperti ini

HandyChace transparent proxy di hotspot mikrotik

HandyChace transparent proxy di hotspot mikrotik

            Disini ane melakukan experiment di jaringan hotspot mikrotik dengan memasang HandyChace sebagai transparant proxy. ane asumsikan Hotspot sudah berjalan & HandyChace sudah terinstall di PC dengan baik, topologi jaringanya adalah

          internet---->Mikrotik(192.168.1.1)----->Akses Point[----]-->PC HandyChace (192.168.1.2)

                                                                                            [----]-->PC Client 1 (DHCP)

                                                                                            [----]-->PC Client 2 (DHCP)

                                                                                            [----]-->PC Client 3 (DHCP)

                                                                                            [----]-->PC Client Dst..

PC proxy HandyChace posisinya Berada sejajar dengan PC Client

Langkah awal yang harus di lakukan yaitu menseting HandyChace agar IP Mikrotik mendapat akses proxy dari HandyChace, caranya dengan membuka HandyChace,tekan "Access",pada "user list" klik kanan dan pilih "add user" beri nama "Mikrotik" bisa juga di beri nama yang lain sesuai dengan selera anda :-D, pada kolom IP masukan IP Mikrotik kamu,disini ane pake 192.168.1.1, dan tekan logo disket untuk menyimpan setingan.

Sekarang beranjak ke setingan Mikrotik, jalankan WinBox. Yang harus di seting terlebih dahulu yaitu mem-binding IP address milik HandyChace,Caranya buka Winbox->IP->Hotspot->IP Bindings

tekan tanda + ,pada kolom address isikan IP HandyChace dan tekan OK

Seting Proxy dan Port pada server profile Hotspot

Masih di winbox masuk ke  IP->Hotspot->Server Profiles , Dobel klik pada "hsprof1" dan masukan IP HandyChace dan Portnya, ane masukin 192.168.1.2 dan port default HandyChace 8080 dan tekan OK

Membuat Transparant Proxy

IP->Hotspot->User Profiles   , pilih user profile yang ingin di jadikan transparant proxynya, centang pada "Transparent Proxy"

Jaringan Hotspot anda sudah menggunakan Transparent Proxy HandyChace.
