Modifikasi akses point non POE menjadi suport POE

Modifikasi Akses Point / Router  non POE

menjadi suport POE

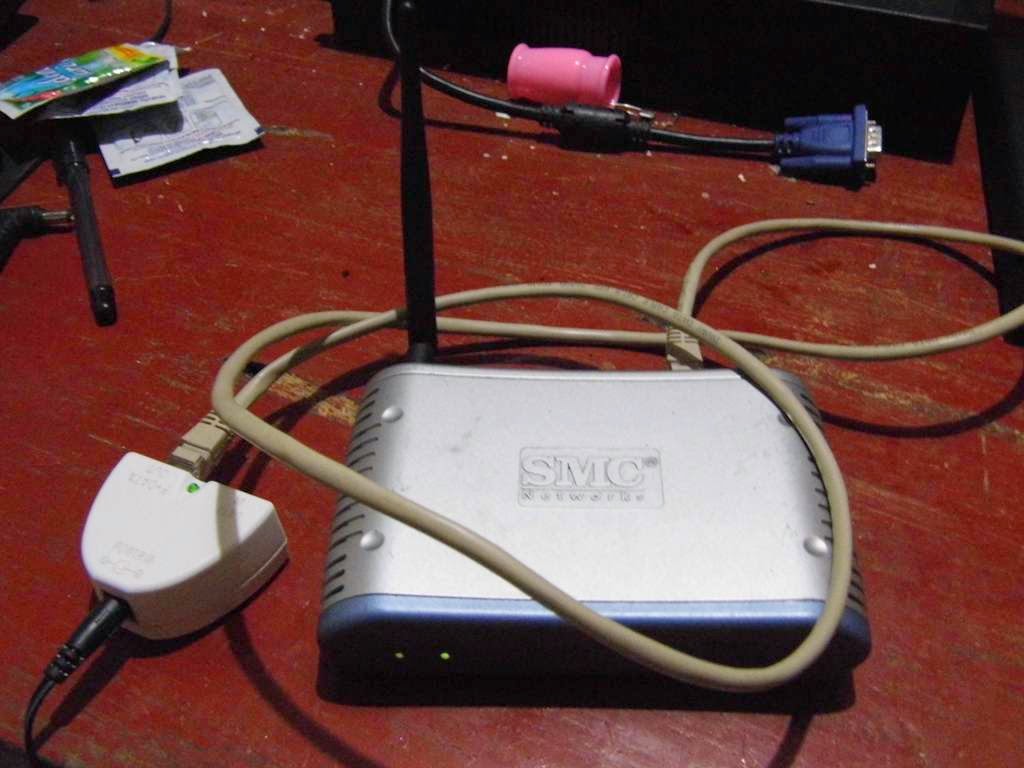

         Punya router wirelles jadul yang lama ga kepake, ceritanya mau bikin hotspot di rumah. Tapi akses point merk SMC ini powernya kecil, jadi sebaran sinyal ga bisa luas. Punya ide buat taruh akses point di atas genteng biar sinyal merata nembus genteng, kalo di taruh indor ga bisa nembus tembok. Sayangnya Akses point ini ga suport POE, harus narik kabel power sampek keatas, terpaksa ane modifikasi akses pointnya biar supor POE.



Modifikasi POE router / akses point, 1 adaptor untuk 2 router

Modifikasi POE router / akses point, 1 adaptor untuk 2 router

      Modifikasi POE (Power Over Ethernet) yang akan saya share ini berfungsi untuk menggabungkan 2 router yang sejenis atau beda jenis & merk dengan ketentuan arus yang di gunakan untuk menyalakan router/akses point sama. Misalnya sama-sama bekerja di kisaran 12Volt, jadi kedua router sama-sama bekerja dengan suplay daya 12Volt.

            Modifikasi POE ini dapat di aplikasikan untuk link/Repeater BTS hotspot atau juga di gunakan untuk client (CPE) +  Akses Point, konsepnya adalah 2 router dengan fungsi berbeda, 1 router sebagai CPE / penerima, kemudian di teruskan ke router/akses point selanjutnya sebagai pemancar. Berikut ini penampakanya:

 POE produk dari MIKROTIK

selanjutnya bongkar

sebelum di modifikasi

setelah di modifikasi

tutup kembali casingnya

pasang poe untuk 2 router/akses point dengan 1 adaptor



dengan menggunakan POE modifikasi ini dapat menghemat daya listrik, karena hanya menggunakan 1 adaptor saja, selain itu juga praktis karena tidak usah memakai 2 POE bila kedua router ini harus di letakan di luar ruangan.

Perawatan Rutin HP Compaq Presario series milik sendiri

Perawatan Rutin HP Compaq Presario

series milik sendiri

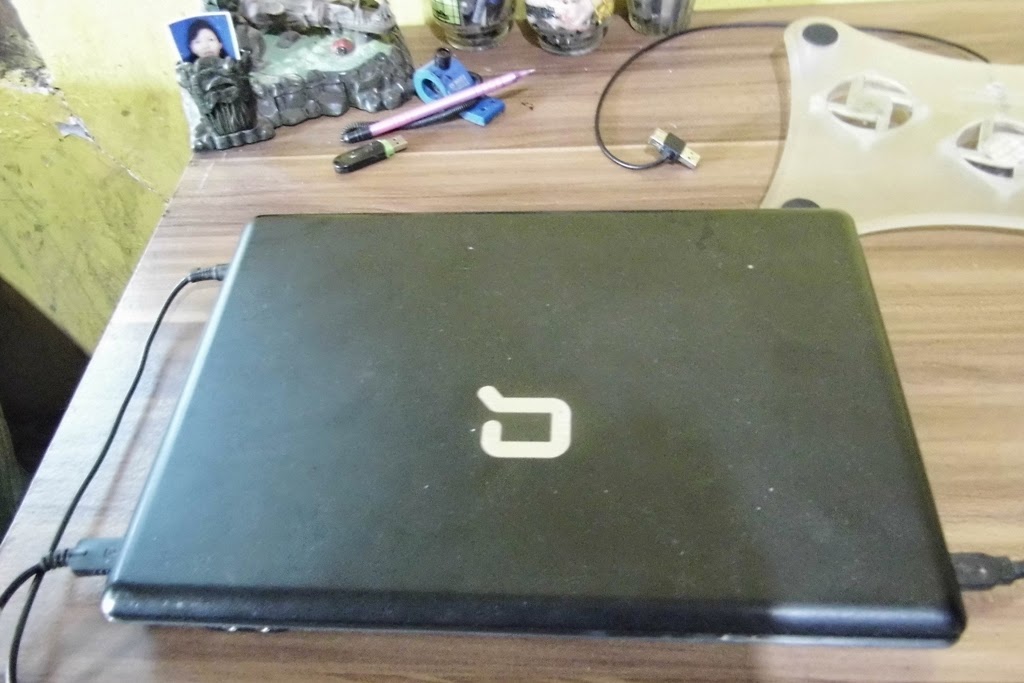

Laptop HP Compaq presario jadul milik sendiri, saatnya perawatan rutin..

BlackBerry Trouble

BlackBerry Trouble

Keluhan keylock ga fungsi, keypad keras, sdCard tidak terdeteksi.

AXIO NHM series Hardisk rusak

AXIO NHM series Hardisk rusak

        Dapet servisan Axio NHM series lagi, tapi kali ini beda kasus, beda serinya,beda pemilik juga. Keluhan awal ni laptop ga bisa booting windows,kata pemiliknya ga bisa nyimpen data,jadi bingung juga dengan keluhan seperti itu,wkwkwkwkwkwkwkk..

     Pada intinya sih, hardisk ga bisa nyimpen installan dari CD installan Windows, mungkin itu yang di maksud orangnya :D . terserahlah mw di bilang apa yg penting ane harus priksa+betulin laptop yang ga bisa nyimpen data itu :D.

Langsung ane nyalain, Bunyi berisik khas hardisk yang rusak muncul dari dalem laptop, langsung buka penutup hardisk dan di lepas. kebetulan orangnya yang punya laptop ada,langsung deh bilang hardisk rusak. :D . Langsung di ganti thosiba rusak pake Seagate 500GB

Pasang, Install OS trus bikin NOTA... Alhamdulilah.... :)

Servis LED BENQ 19 inch

Servis LED BENQ 19 inch

Datang pasien LED BenQ dengan kondisi memprihatinkan :-D ,

Screen bergaris, di bagian bawah bergetar & ga bisa fokus, di tambah screenya ada bagian yang rusak akibat ada tekanan, mungkin benturan saat di bawa. Langsung ane bongkar ;

Dan Hasilnya :

garis vertikal ga bisa di perbaiki, benturan pada screen juga ga bisa ilang. walaupun kurang maksimal tapi nih LED udah bisa di buat nonton film :D

MODIFIKASI PIGTAIL WIFI / AKSES POINT

MODIFIKASI PIGTAIL WIFI / AKSES POINT

                 Berawal niat share koneksi internet dengan sodara ane yang rumahnya g seberapa jauh.Dari situ ane lalu mikir, kira2 brapa jarak rmh ane smp rmh sodara ane??? Ane perkirain jaraknya kalo di tarik garis lurus ga sampe 500meter aja. Ane lagsung googling cari artikel ttg antena wifi handmade yang mudah di buat juga ga nguras isi dompet :-D....

                Akhirnya ketemu juga beberapa pilihan antena yang bisa di gunain, tapi masalahnya pigtail untuk antena ini masih lumayan harganya, sekitar 75rb-100rban di Hitech Mall Surabaya,sedangkan ane udah turun gunung (udah jauh dr sby :-P).... karena males jauh2 beli pigtail juga males ngeluarin uang ane modifikasi aja konektor pigtail yang awalnya konektornya kecil jadi besar,karena konektor yang besar lebih murah dan lebih mudah di beli di toko sparepart elektronika.

Bongkar dulu akses point, setelah itu cari jalur antena, cari positif dan negatifnya, bagian positif di solder dan duhubungkan ke konektor antena yang besar pake’ kabel koaksial RG58 / RG8 dengan hambatan 50Ohm yang sudah di kupas isinya,wajib menggunakan kabel koaksial 50 Ohm agar tidak banyak looss sinyal yang terbuang usahakan kabel koaksial yang bagus kualitasnya,ane pake merk belden (maaf bukan promo). Untuk  negatifnya bisa menggunakan kabel selain koaksial RG58

Solder serapi mungkin,posisikan Konektor besar sedekat mungkin dengan konektor aslinya, dan gunakan kabel sambungan sependek mungkin. Selanjutnya pasang konektor besar di box akses point dengan cara melubangi box sesuai bentuk konektor,dan jangan lupa memberi baut biar konektornya kokoh dan ga goyang.

Selanjutnya tinggal buat pigtail dengan konektor sesuai dengan konektor modifikasi tadi, sebisa mungkin gunakan kabel yang pendek untuk pigtailnya,agar meminimalisir hilangnya sinyal yang akan di pancarkan lewat pigtail.

Pasang dan ane test,hasilnya MANTAB (y), tapi ane ga nyaranin temen2 pake cara ini buat modifikasi akses point cz bisa menghanguskan garansi J , mending beli aja pigtail yang udah jadi J

WARNING!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Cara ini tidak patut di tiru, karena akan menghanguskan garansi akses point anda
