MODIFIKASI PIGTAIL WIFI / AKSES POINT

MODIFIKASI PIGTAIL WIFI / AKSES POINT

                 Berawal niat share koneksi internet dengan sodara ane yang rumahnya g seberapa jauh.Dari situ ane lalu mikir, kira2 brapa jarak rmh ane smp rmh sodara ane??? Ane perkirain jaraknya kalo di tarik garis lurus ga sampe 500meter aja. Ane lagsung googling cari artikel ttg antena wifi handmade yang mudah di buat juga ga nguras isi dompet :-D....
                Akhirnya ketemu juga beberapa pilihan antena yang bisa di gunain, tapi masalahnya pigtail untuk antena ini masih lumayan harganya, sekitar 75rb-100rban di Hitech Mall Surabaya,sedangkan ane udah turun gunung (udah jauh dr sby :-P).... karena males jauh2 beli pigtail juga males ngeluarin uang ane modifikasi aja konektor pigtail yang awalnya konektornya kecil jadi besar,karena konektor yang besar lebih murah dan lebih mudah di beli di toko sparepart elektronika.

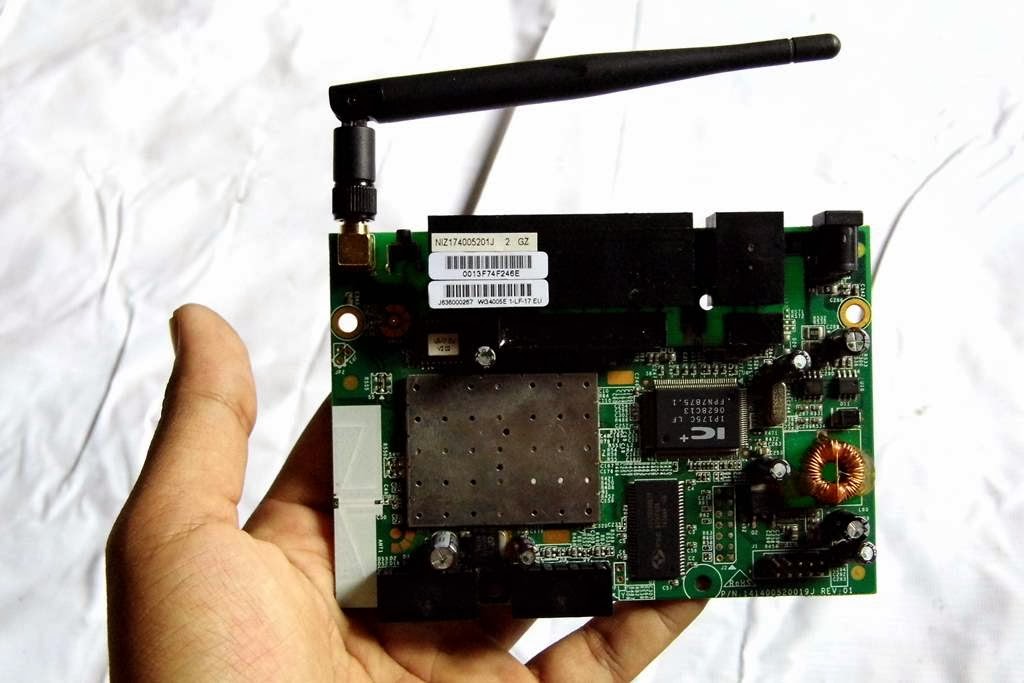

Bongkar dulu akses point, setelah itu cari jalur antena, cari positif dan negatifnya, bagian positif di solder dan duhubungkan ke konektor antena yang besar pake’ kabel koaksial RG58 / RG8 dengan hambatan 50Ohm yang sudah di kupas isinya,wajib menggunakan kabel koaksial 50 Ohm agar tidak banyak looss sinyal yang terbuang usahakan kabel koaksial yang bagus kualitasnya,ane pake merk belden (maaf bukan promo). Untuk  negatifnya bisa menggunakan kabel selain koaksial RG58

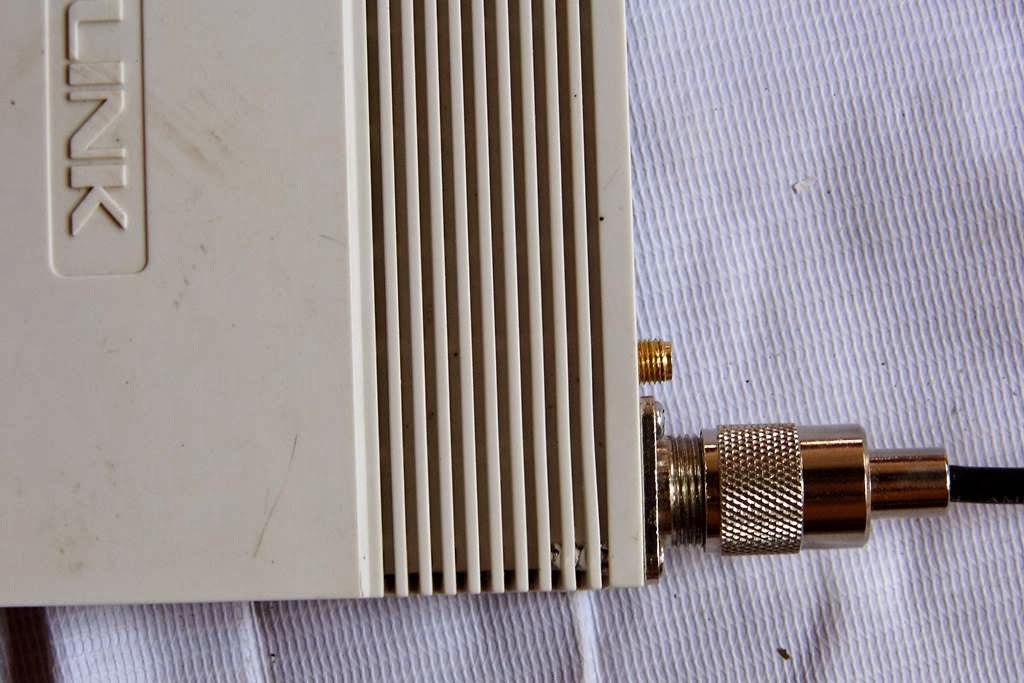

Solder serapi mungkin,posisikan Konektor besar sedekat mungkin dengan konektor aslinya, dan gunakan kabel sambungan sependek mungkin. Selanjutnya pasang konektor besar di box akses point dengan cara melubangi box sesuai bentuk konektor,dan jangan lupa memberi baut biar konektornya kokoh dan ga goyang.




Selanjutnya tinggal buat pigtail dengan konektor sesuai dengan konektor modifikasi tadi, sebisa mungkin gunakan kabel yang pendek untuk pigtailnya,agar meminimalisir hilangnya sinyal yang akan di pancarkan lewat pigtail.

Pasang dan ane test,hasilnya MANTAB (y), tapi ane ga nyaranin temen2 pake cara ini buat modifikasi akses point cz bisa menghanguskan garansi J , mending beli aja pigtail yang udah jadi J

WARNING!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Cara ini tidak patut di tiru, karena akan menghanguskan garansi akses point anda
