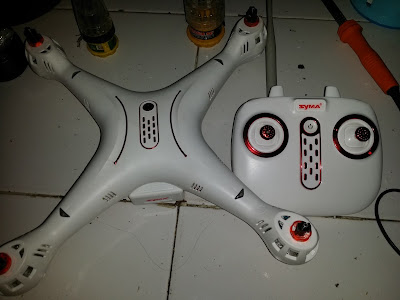

Modifikasi Remote Control Drone Syma X8SC / X8SW / X5UC / X5UW

      Berawal dari diminta tolong temen modifikasi remote drone syma miliknya. Dan berlanjut dengan teman yg lain meminta tolong untuk memodifikasi remote dronenya membuat saya memiliki ketertarikan terhadap mainan ini. Akhirnya saya putuskan untuk membeli drone syma X8SC untuk mengobati rasa penasaran dengan drone. karena di rasa jangkauanya kurang jauh, kemudian saya putuskan untuk memodifikasi remote drone ini, karena bentuknya sangat berbeda dengan model sebelumnya sempat agak ragu juga, tapi dengan rasa penasaran yang besar akhirnya di eksekusi juga. :-)
Buka casing dengan membuka semua bautnya.

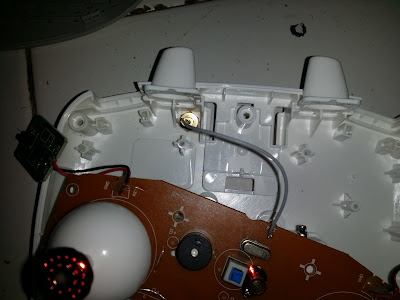

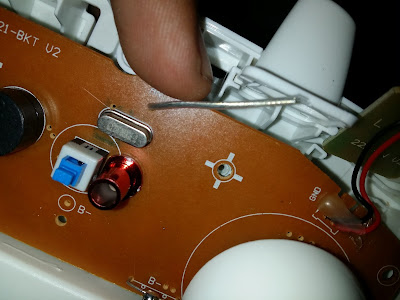

antena bawaanya hanya kabel seperti ini.

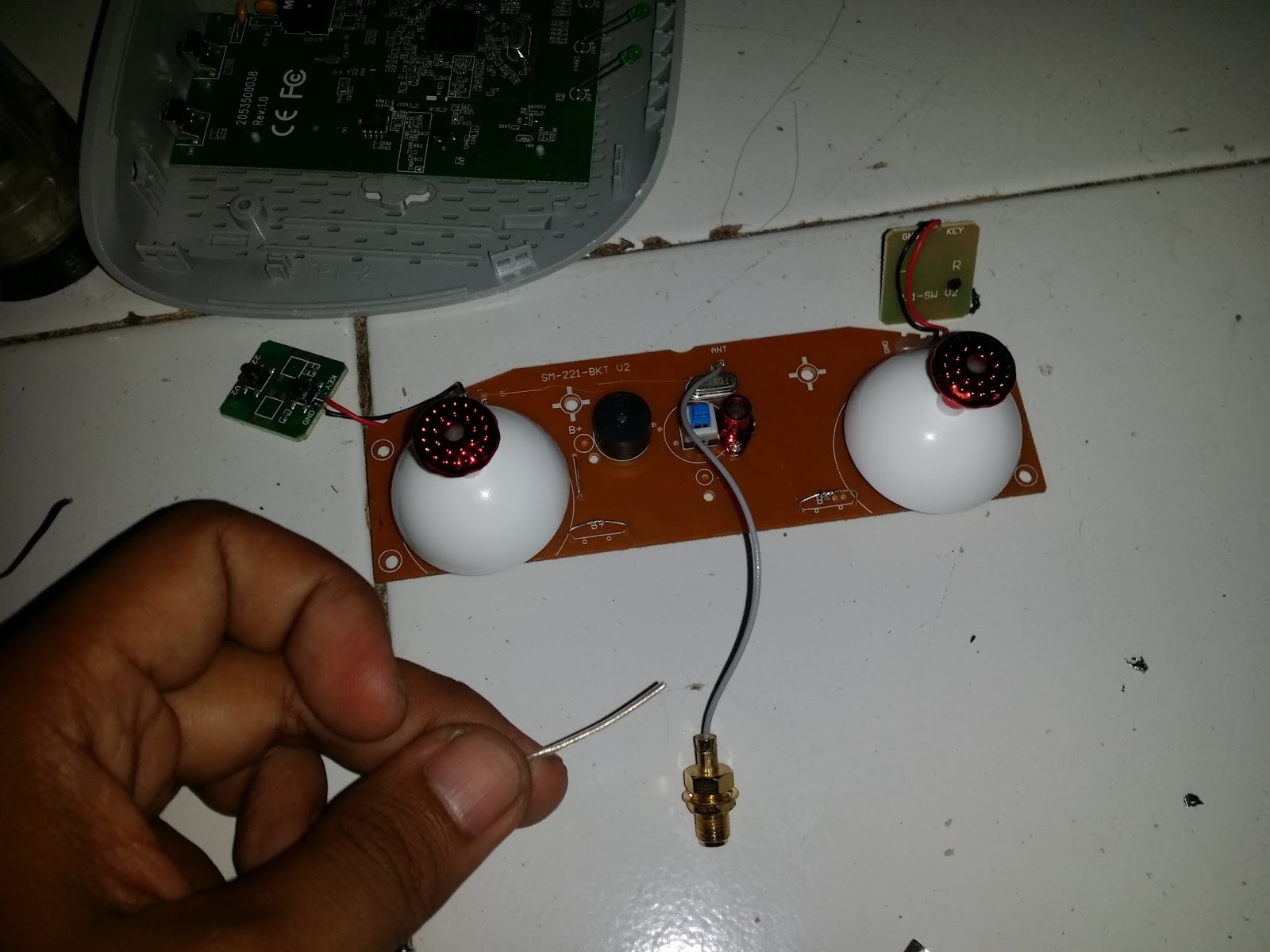

Lepas kabelnya, kemudian ganti dengan kabel pigtail
Lubangi remote bagian belakang, sesuaikan dengan lubang pigtail, kemudian pasang pigtailnya.
pasang kembali board remotenya.
pasang baut, kemudian solder bagian menuju baterai. pasang kembali casing depanya.
Remote sudah selesai di modifikasi.
Untuk melihat hasil tes seberapa jauh jangkauan remote setelah di modifikasi silahkan kunjungi link berikut Test jangkauan remote drone setelah di modifikasi

UPDATE

       Karena di rasa dengan memodifikasi antena saja jangkauan jarak masih kurang maksimal, perlu dilakukan modifikasi lain. Modifikasi ini dengan cara menaikan voltase untuk catu daya remote. Defaultnya remote syma tipe ini menggunakan 4 buah bateray ukuran AA, jika di jumlah keluaran voltasenya adalah 6 Volt. Disini akan di modifikasi agar input voltaseya menjadi 9volt. Menaikan voltase ini tujuanya adalah untuk menaikan daya pancar oscilator RF di dalam remote, sehingga jangkauanya menjadi lebih jauh dari sebelumnya.
        Ada banyak cara untuk merubah tegangan voltase dari 6volt menjadi 9volt. Cara yang mudah adalah menambah baterainya, dari 4buah menjadi  6 buah, dengan cara menambah dudukan baterai di bagian belakang remote. Seperti di bawah ini.
 Cara lain yang dapat dilakukan yaitu dengan mengganti baterai ukuran AA ke baterai 9volt bentuk kotak,
Tapi cara seperti di atas akan merubah bentuk remote drone, sehingga kelihatan tidak rapi. Saya memiliki cara lain yang saya anggap lebih rapi. Cara yang saya gunakan adalah dengan cara menaikan daya dari 6volt menjadi 9 volt dengan modul Step-Up.

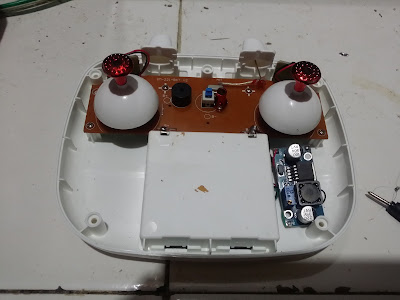

Dengan ukuran yang sangat kecil, dapat masuk di dalam remote dan ada perubahan bentuk di luar remote.
buka remote dan potong jalur pcb sesuai dengan petunjuk
Sebelum memasang modul, sebaiknya sesuaikan dulu keluraan otputnya menjadi 9 volt, dengan cara memberi arus 6 volt di input dan di ukur di jalur out menggunakan multimeter. Putar potensio kecil di modul (warba biru) sampai keluaran outputnya 9 volt.
Setelah keluaranya sudah 9 Volt, selanjutnya pasang kabel menuju modul step up, sesuai petunjuk di gambar di atas ya.. Warna kabel yang di gunakan hanya sebagai penanda saja.

Kabel hitam langsung disolder ke konektor baterai di jalur (-)

Solder kembali jalur (+) dan (-) baterai sesuai dengan semula.
Masukan baterai

berikut hasil test menggunakan multitester di jalur baterai aslinya, input 5.93Volt
Hasil test di jalur out modul step-up menjadi 8.92Volt
Rapikan kabel, bila perlu potong dan solder kembali, sehingga lebih rapi.

Lakban modul, sehingga tidak goyang atau bergerak di dalam remote

Pasang kembali cover remote dan remote sudah siap di gunakan kembali.
