(Cara lain) Menambah jangkauan jarak Remote Control Drone Syma X8SC / X8SW / X5UC / X5UW

       Karena di rasa dengan memodifikasi antena saja jangkauan jarak masih kurang maksimal, perlu dilakukan modifikasi lain. Modifikasi ini dengan cara menaikan voltase untuk catu daya remote. Defaultnya remote syma tipe ini menggunakan 4 buah bateray ukuran AA, jika di jumlah keluaran voltasenya adalah 6 Volt. Disini akan di modifikasi agar input voltaseya menjadi 9volt. Menaikan voltase ini tujuanya adalah untuk menaikan daya pancar oscilator RF di dalam remote, sehingga jangkauanya menjadi lebih jauh dari sebelumnya.
        Ada banyak cara untuk merubah tegangan voltase dari 6volt menjadi 9volt. Cara yang mudah adalah menambah baterainya, dari 4buah menjadi  6 buah, dengan cara menambah dudukan baterai di bagian belakang remote. Seperti di bawah ini.

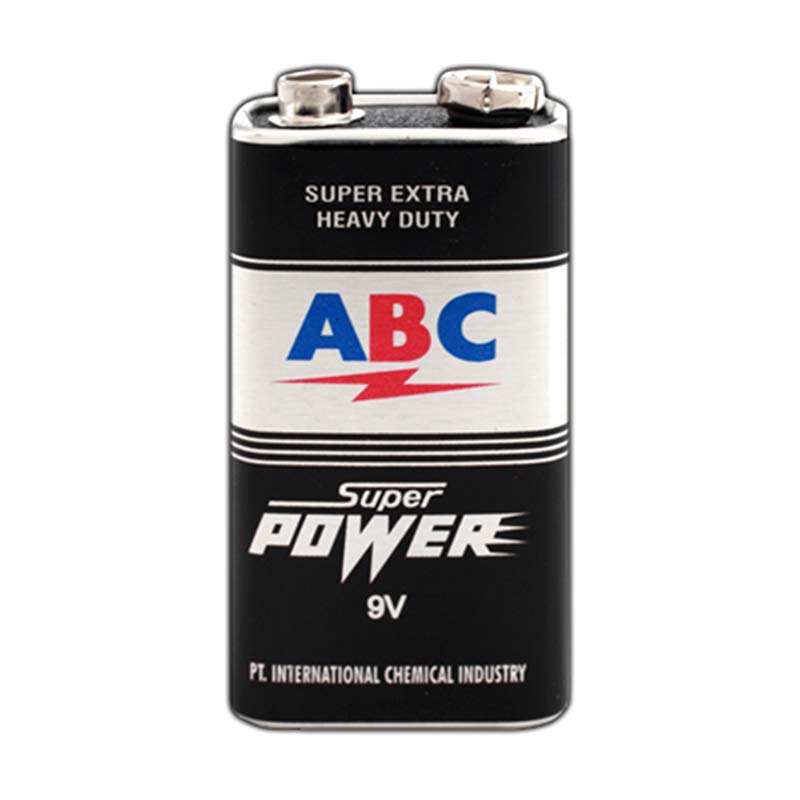

Cara lain yang dapat dilakukan yaitu dengan mengganti baterai ukuran AA ke baterai 9volt bentuk kotak



 Tapi cara seperti di atas akan merubah bentuk remote drone, sehingga kelihatan tidak rapi. Saya memiliki cara lain yang saya anggap lebih rapi. Cara yang saya gunakan adalah dengan cara menaikan daya dari 6volt menjadi 9 volt dengan modul Step-Up.

Dengan ukuran yang sangat kecil, dapat masuk di dalam remote dan ada perubahan bentuk di luar remote.
buka remote dan potong jalur pcb sesuai dengan petunjuk

Sebelum memasang modul, sebaiknya sesuaikan dulu keluraan otputnya menjadi 9 volt, dengan cara memberi arus 6 volt di input dan di ukur di jalur out menggunakan multimeter. Putar potensio kecil di modul (warba biru) sampai keluaran outputnya 9 volt.
Setelah keluaranya sudah 9 Volt, selanjutnya pasang kabel menuju modul step up, sesuai petunjuk di gambar di atas ya.. Warna kabel yang di gunakan hanya sebagai penanda saja.

 Kabel hitam langsung disolder ke konektor baterai di jalur (-)

Solder kembali jalur (+) dan (-) baterai sesuai dengan semula.
Masukan baterai

 berikut hasil test menggunakan multitester di jalur baterai aslinya, input 5.93Volt

 Hasil test di jalur out modul step-up menjadi 8.92Volt
 Rapikan kabel, bila perlu potong dan solder kembali, sehingga lebih rapi.
 Lakban modul, sehingga tidak goyang atau bergerak di dalam remote
 Pasang kembali cover remote dan remote sudah siap di gunakan kembali.

21 komentar:

  1. Cara ini bisa di aplikasikan ke remotnya drone visuo gan?

    BalasHapus
  2. Untuk remot visuo, sya blm pernah coba. Tapi mungkin bisa di aplikasikan juga ke drone visuo.

    BalasHapus
  3. Kalau dari batre langsung ke in step up,dr out step up ke board remot tanpa motong jalur pcb,ada masalah gk gan? Tlg pencerahannya...

    BalasHapus
  4. Tidak ada masalah jika alurnya benar.. intinya menaikan voltase baterai dari 6 volt menjadi 9volt untuk supply remotenya.

    BalasHapus
  5. Kl remote tiba2 mati gimana cara perbaikonya tukang Service radio tv gak bisa

    BalasHapus
  6. mas kl remote tiba2 mati,kira kira dikomponen apa ya yg mati,kl boleh minta WA nya

    BalasHapus
  7. Perlu di lihat juga matinya karena apa. Sebenarnya saya sendiri tidak ada basic elektronika, tapi kalau ada yg bisa sya bantu, akan sya bantu. Silahkan WA ke 0852 3648 1033

    BalasHapus
  8. Kalau langsung di tambahkan batre a2 6 buah apa tidak ada masalah dengan remot nya mas?
    Karna vol nya bertambah

    BalasHapus
  9. Untuk syma tidak ada masalah. Karena tujuanya memang untuk menambah voltasenya.

    BalasHapus
  10. Misalkan baterai remot syma di ganti dengan baterai drone yg 2S gimana Om ?

    BalasHapus
  11. Bisa saja baterai remot di ganti dengan yg 2S. Perkiraan sya,Voltase antara 7.2-8volt. belum pernah cek real soalnya. 😁🙏

    BalasHapus
  12. setelah di upgrade nambah brp meter jangkauannya gan?

    BalasHapus
  13. Jarak Setelah upgrade, bisa di lihat di link berikut ya http://blog.madalabs.com/2017/06/test-jarak-syma-x8s-series-setelah.html

    BalasHapus
  14. Ayo Gan kumpul kumpul kalau ada waktu, Surabaya juga, Syma X8 Pro, Biasa maen di tugu pahlawan.

    BalasHapus
  15. Siap gan.. monggo bisa WA ke 0852 3648 1033. Besok minggu sore kemungkinan sya ke tugupahlawan. Mungkin bisa kumpul disana.

    BalasHapus
  16. Selain nambah power batery jaraknya tambahn jauh..dan perlu.di tambah lagi komponen lain

    BalasHapus
    Balasan
    1. sebenarnya yang arus dilakukan adalah menambah power dari remotenya. Tapi cara itu akan rumit. Lebih baiknya bisa membeli remote universal yang memiliki power yang lebih besar dan multiprotocol untuk dapat pairing ke drone.

      Hapus
  17. Kalau untuk drone q333,jalur(-) ambil dari mana ya Pak,Trimakasih
    Dari bord resiver ada 2 board kecil posisi berdiri,salah satu ada kabel antena

    BalasHapus
    Balasan
    1. bisa ambil dari min baterai. atau kalau tidak yakin,jalur negatif tidak usah di pasang.

      Hapus
  18. Drone sy Syma x8pro, apakah tidak mempengaruhi komponen lain di dalam rangkaian transmiter bila di naikkan voltase nya??

    BalasHapus
  19. klo di pasng modul out 12volt aman ga mas

    BalasHapus
